UQK-100系列浮球液位控制器說明書
一、用途及特點
UQK-100系列干簧式浮球液位控制器，與電機起動控制裝置配套，用以控制工業或民用水槽、水箱、地坑、水塔和各種酸堿貯液槽的液位。
控制器選用不同的材質，配合不同的安裝方式，可適用于各種液體介質如水、油、酸堿溶液、污水等導電、非導電液體及含有懸浮物的介質，還能克服假液位對探測的影響。
控制器內觸電面積大，惰性氣體保護、能開斷高壓大電流負荷而無火花。觸點燒蝕小，工作壽命長。
控制方案共有六個，可用于各種不同的控制系統中。
二、技術指標
1、控制范圍：H=200~8000mm（超出4000時分節組裝）；
2、輸出信號：干簧觸點380VAC、2A、壽命5×10次；
3、控制介質比重≥0.4g/Cm
4、工作壓力0~0.6MPa（特殊訂貨可達2.5MPa）；
5、控制靈敏度10mm；
6、介質粘度≤0.05Pa·S
7、使用環境：溫度-10~55℃，濕度≤85%，無強烈振動；
三、結構與原理
1、結構

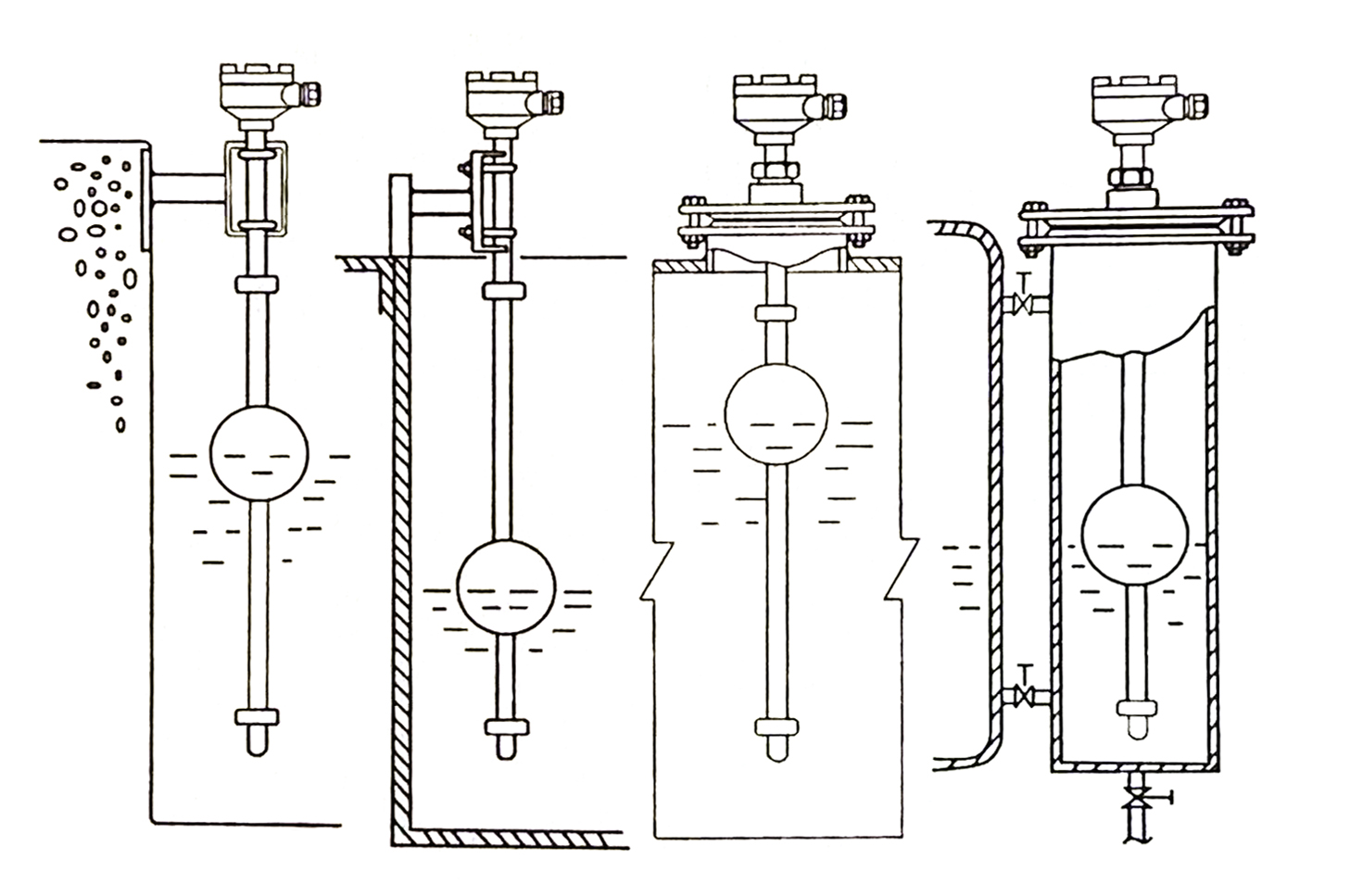

控制器由接線盒、測量導管、磁性浮球、信號單元和安裝件等組成，外型見圖一。
2、工作原理
磁性浮球隨被測液位沿測量導管作上下移動，其磁性使導管內相應位置的干簧管瞬時切換，輸出相應的控制，使液位在規定的范圍內。
位置觸點信號與報警電路配合，可做為危險液位（超上限、超下限）報警及控制用。
UQK-100系列液位控制器可以與本公司GLP/UQKX系列液位控制箱配合使用對1~3臺 20KW以內的注液泵或抽液泵進行自動控制，也可以自己另配控制電路，以達到相應的控制目的。

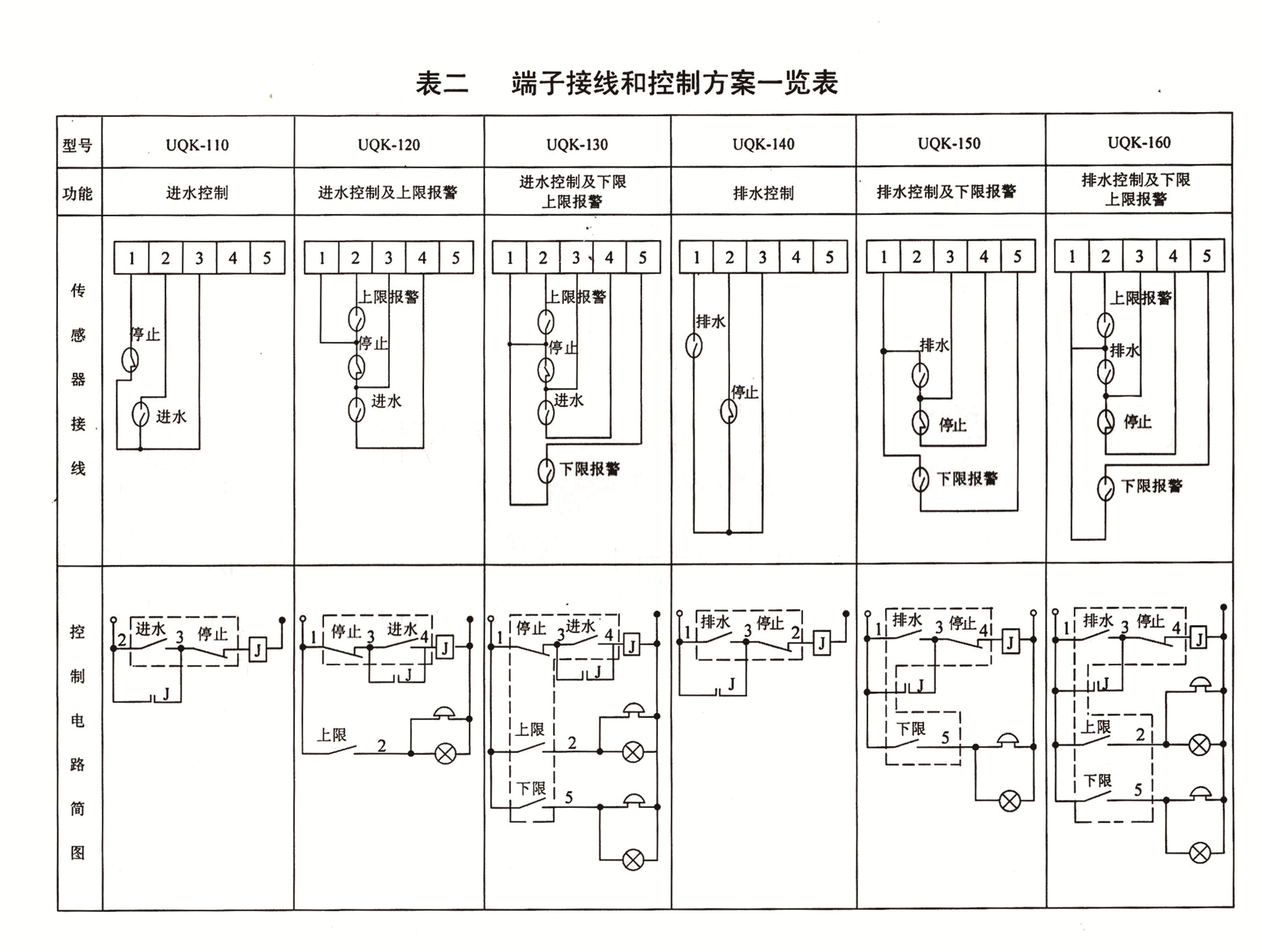

自動控制方案共有六種，用戶可根據實際情況自動選擇也可提出其它控制方案，訂貨時請附圖。
四、安裝
控制器在安裝時應注意避免彎曲和顛震，以防損壞內部信號點，較長時尤其要注意，超出4m時為運輸方便，需用戶現場裝配；先將導桿連接起來用瞬間粘合劑粘結，再將信號芯子固定住，經檢驗均正常后方可安裝
四氟塑料涂層是為防止腐蝕而設，安裝時要小心。不要碰破劃傷四氟，以免丟失防腐效果。
五、訂貨驗收與服務
1、訂貨
用戶訂貨須注明所訂產品的完整型號、數量和交貨期，注明測量介質的成分、溫度與壓力，以便配合選型和生產。
2、驗收
控制器收到后，請及時開箱驗收。核查型號、數量是否符合合同要求（尤其是L、H值）。根據裝箱單檢查隨機附件、說明書是否完整，控制器在運輸中有無損壞。
經外觀檢查合格后，便可校驗，辦法是按照控制方案圖的干簧接點狀態（常開或常閉）用萬用表在接線端子處測量，同時移動浮球是否正常，如有問題請與本公司聯系。
3、售后服務
本公司產品自發貨之日起一年內，如質量有問題，免費維修調試，如屬用戶原因和超出保修期限需維修時，只收取工本費。
用戶對本公司產品的意見和要求可與銷售公司聯系或填寫出廠產品反饋單。
